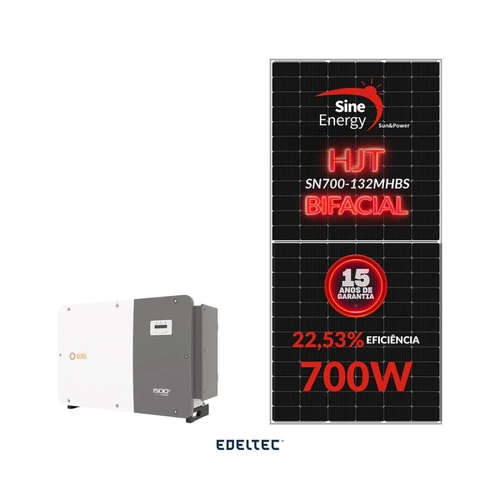

Gerador Edeltec Solar Solis 257,60 Kwp Tri. 800v Fibromadeira (250k/700w Bifacial)
Gerador Edeltec Solar Solis 257,60 Kwp Tri. 800v Fibromadeira (250k/700w Bifacial)
Código: E440216C
{"quantity":15,"supplierId":1,"updatedBy":null,"reserved":0,"typeTime":null,"stockId":2,"typeId":2,"maxDeadline":null,"minDeadline":null} Disponibilidade: Em estoque
R$ 381.142,46 no Pix
Todas as formas de pagamento
Descrição
GERADOR EDELTEC SOLAR
Dados Técnicos do Modulo
SINE ENERGY SN-700-144MHBS
DADOS ELÉTRICOS
Potência máxima do modulo (Pmax): 700 W
Tensão no ponto máximo de potência (Vmp): 42,59V
Corrente no ponto máximo de potência (Imp): 16,43 A
Tensão em Circuito Aberto (Voc): 53,52 V
Corrente de Curto Circuito (Isc): 18,29 A
Eficiência: 22.53 %
Tensão Máxima do Sistema 1500V DC
Valor máximo do fusível em série 30 A
Sob condições de teste padrão (STC) de irradiância de 1000 W/m², espectro AM 1.5 e Temperatura de célula de 25°C.
CARACTERISTICAS DE TEMPERATURA
Coeficiente de temperatura (Pmax): -0.24 % / °C
Coeficiente de temperatura (Voc): -0.22 % / °C
Coeficiente de temperatura (Isc): 0.04 % / °C
DADOS MECÂNICOS
Tipo da célula: Monocristalina HJT
Arranjo de células 210x 210mm
Número de células: 132pcs(22x6)
Vidro duplo temperado revestido de 2,0mm
Quadro Liga de Alumínio Anodizado
Caixa de junção Classe de proteção IP68
Cabo: 4 mm² cabo 40 cm
Conector: MC4 Compatível
Peso bruto por modulo: 38 kg
Dimensão: 2384 x 1303 x 33 mm
QTD modulo por pallet: 33 unidades
QTD por container 40HQ: 594 unidades
GANHO DE POTENCIA BIFACIAL:
Potência máxima do modulo (Pmax): 766 W
Tensão no ponto máximo de potência (Vmp): 43,70V
Corrente no ponto máximo de potência (Imp): 17,54 A
Tensão em Circuito Aberto (Voc): 53,52 V
Corrente de Curto Circuito (Isc): 20,29 A
Dados Técnicos do Inversor:
Entrada CC
Potência máxima de entrada: 375 kW
Tensão máx. de entrada: 1500 V
Tensão nominal: 1080 V
Tensão de partida: 500 V
Intervalo de tensão MPPT: 480-1500 V
Corrente máx. de entrada: 14*26 A
Corrente máx. de curto-circuito: 14*40 A
MPPTs / Número de Entradas: 14/28
Saída CA
Potência nominal de saída: 250 kW@30°C / 235 W@40°C / 220 kW@50°C
Potência nominal de saída a 40°C: 235 kW
Potência máx. de saída aparente: 250 kVA
Potência máx. de saída: 250 kW
Potência máx. de saída a 40°C: 250 kW
Tensão nominal da rede: 3/N/PE, 800V
Frequência nominal da rede: 60 Hz
Corrente máx. de saída: 180,4 A
Fator de potência: > 0,99 (0,8 inicial - 0,8 atrasado)
Harmônicas (THDi): <3%
Eficiência
Eficiência máxima: 99,0%
Eficiência EU: 98,8%
Eficiência MPPT: >99.9%
Proteção
Proteção contra inversão de polaridade CC: Sim
Proteção contra curto-circuito: Sim
Proteção de sobrecorrente de saída: Sim
Proteção contra sobretensão: CC Tipo II / CA Tipo II
Monitoramento de rede: Sim
Proteção de ilhamento: Sim
Proteção de temperatura: Sim
Monitorização de Strings: Sim
Digitalização de curva I/V: Sim
Função SVG noturno: Sim
Recuperação PID integrado: Sim
Interruptor CC integrado: Sim
Dados gerais
Dimensões (L*A*P): 1125*770*384 mm
Peso: 113 kg
Topologia: Sem Transformador
Consumo próprio (noite): <2W
Faixa de temperatura ambiente de operação: -30 ~ +60°C
Umidade relativa: 0-100%
Grau de proteção (IP): IP65
Conceito de refrigeração: Refrigeração por ventilador redundante inteligente
Altitude máx. de operação: 4000 m
Certificados de padrão de conexão da rede: EN50549, G99, AS4777.2, VDE0126, IEC61727, VDE4110, CEA 2019
Padrão de segurança: IEC 62109-1/-2, EN 61000-6-2/-4
Características
Conexão CC: Conectores MC4
Conexão CA: Terminal OT (máx 300 mm²)
Tela: LCD
Comunicação: RS485, Opcional: PLC
Dados Técnicos do Modulo
SINE ENERGY SN-700-144MHBS
DADOS ELÉTRICOS
Potência máxima do modulo (Pmax): 700 W
Tensão no ponto máximo de potência (Vmp): 42,59V
Corrente no ponto máximo de potência (Imp): 16,43 A
Tensão em Circuito Aberto (Voc): 53,52 V
Corrente de Curto Circuito (Isc): 18,29 A
Eficiência: 22.53 %
Tensão Máxima do Sistema 1500V DC
Valor máximo do fusível em série 30 A
Sob condições de teste padrão (STC) de irradiância de 1000 W/m², espectro AM 1.5 e Temperatura de célula de 25°C.
CARACTERISTICAS DE TEMPERATURA
Coeficiente de temperatura (Pmax): -0.24 % / °C
Coeficiente de temperatura (Voc): -0.22 % / °C
Coeficiente de temperatura (Isc): 0.04 % / °C
DADOS MECÂNICOS
Tipo da célula: Monocristalina HJT
Arranjo de células 210x 210mm
Número de células: 132pcs(22x6)
Vidro duplo temperado revestido de 2,0mm
Quadro Liga de Alumínio Anodizado
Caixa de junção Classe de proteção IP68
Cabo: 4 mm² cabo 40 cm
Conector: MC4 Compatível
Peso bruto por modulo: 38 kg
Dimensão: 2384 x 1303 x 33 mm
QTD modulo por pallet: 33 unidades
QTD por container 40HQ: 594 unidades
GANHO DE POTENCIA BIFACIAL:
Potência máxima do modulo (Pmax): 766 W
Tensão no ponto máximo de potência (Vmp): 43,70V
Corrente no ponto máximo de potência (Imp): 17,54 A
Tensão em Circuito Aberto (Voc): 53,52 V
Corrente de Curto Circuito (Isc): 20,29 A
Dados Técnicos do Inversor:
Entrada CC
Potência máxima de entrada: 375 kW
Tensão máx. de entrada: 1500 V
Tensão nominal: 1080 V
Tensão de partida: 500 V
Intervalo de tensão MPPT: 480-1500 V
Corrente máx. de entrada: 14*26 A
Corrente máx. de curto-circuito: 14*40 A
MPPTs / Número de Entradas: 14/28
Saída CA
Potência nominal de saída: 250 kW@30°C / 235 W@40°C / 220 kW@50°C
Potência nominal de saída a 40°C: 235 kW
Potência máx. de saída aparente: 250 kVA
Potência máx. de saída: 250 kW
Potência máx. de saída a 40°C: 250 kW
Tensão nominal da rede: 3/N/PE, 800V
Frequência nominal da rede: 60 Hz
Corrente máx. de saída: 180,4 A
Fator de potência: > 0,99 (0,8 inicial - 0,8 atrasado)
Harmônicas (THDi): <3%
Eficiência
Eficiência máxima: 99,0%
Eficiência EU: 98,8%
Eficiência MPPT: >99.9%
Proteção
Proteção contra inversão de polaridade CC: Sim
Proteção contra curto-circuito: Sim
Proteção de sobrecorrente de saída: Sim
Proteção contra sobretensão: CC Tipo II / CA Tipo II
Monitoramento de rede: Sim
Proteção de ilhamento: Sim
Proteção de temperatura: Sim
Monitorização de Strings: Sim
Digitalização de curva I/V: Sim
Função SVG noturno: Sim
Recuperação PID integrado: Sim
Interruptor CC integrado: Sim
Dados gerais
Dimensões (L*A*P): 1125*770*384 mm
Peso: 113 kg
Topologia: Sem Transformador
Consumo próprio (noite): <2W
Faixa de temperatura ambiente de operação: -30 ~ +60°C
Umidade relativa: 0-100%
Grau de proteção (IP): IP65
Conceito de refrigeração: Refrigeração por ventilador redundante inteligente
Altitude máx. de operação: 4000 m
Certificados de padrão de conexão da rede: EN50549, G99, AS4777.2, VDE0126, IEC61727, VDE4110, CEA 2019
Padrão de segurança: IEC 62109-1/-2, EN 61000-6-2/-4
Características
Conexão CC: Conectores MC4
Conexão CA: Terminal OT (máx 300 mm²)
Tela: LCD
Comunicação: RS485, Opcional: PLC
| Sku | Quantidade | Descrição |
|---|---|---|
| 1291 | 92 | ESTRUTURA P/ 4 MOD. SKS ONDULADA/FIBROMADEIRA (S/ PERFIL) |
| 24381 | 54 | CONECTOR SC6 MACHO/FEMEA 1500V PROAUTO |
| 101106 | 2 | CABO EDELTEC SOLAR PV 1.8KVCC 6MM PRETO NBR 16612 - BOBINA 400MTS |
| 101114 | 2 | CABO EDELTEC SOLAR PV 1.8KVCC 6MM VERMELHO NBR 16612 - BOBINA 400MTS |
| 195092 | 368 | PERFIL DE ALUMINIO SKS 2,75M |
| 196354 | 1 | INVERSOR 800V SOLIS 14MPPT TRIFASICO 250KW 250K-EHV-5G WIFI |
| 398073 | 368 | MODULO SOLAR SINE ENERGY 700W SN-700-132MHBS 132 CELLS HJT BIFACIAL - 594 UN/CNTR |
