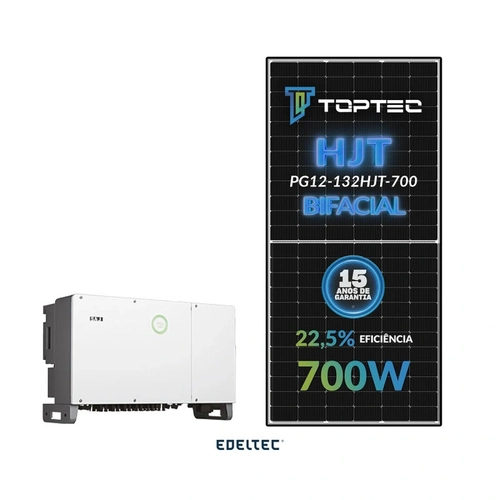

Gerador Edeltec Solar Saj 135,80 Kwp Tri. 380v Fibromadeira (75k/700w Bifacial)
Gerador Edeltec Solar Saj 135,80 Kwp Tri. 380v Fibromadeira (75k/700w Bifacial)
Código: E392407C
{"quantity":0,"supplierId":1,"updatedBy":"grid2b:import","reserved":0,"typeTime":null,"stockId":2,"typeId":2,"maxDeadline":null,"minDeadline":null}
{"quantity":50,"supplierId":null,"updatedBy":"user:1","reserved":0,"typeTime":null,"stockId":1,"typeId":1,"maxDeadline":null,"minDeadline":null} Disponibilidade: Em estoque
R$ 172.706,28 no Pix
Todas as formas de pagamento
Descrição
GERADOR EDELTEC SOLAR
Dados Técnicos do Modulo
TOPTEC 700W TPG12-132HJT-700
DADOS ELÉTRICOS
Potência máxima do modulo (Pmax): 700 W
Tensão no ponto máximo de potência (Vmp): 41,78V
Corrente no ponto máximo de potência (Imp): 16,76 A
Tensão em Circuito Aberto (Voc): 49,77 V
Corrente de Curto Circuito (Isc): 17,81 A
Eficiência: 22,5%
Tensão Máxima do Sistema 1500V DC
Valor máximo do fusível em série 35 A
DADOS ELÉTRICOS GANHO BIFACIAL
Potência máxima do modulo (Pmax): 785 W
Tensão no ponto máximo de potência (Vmp): 41,92V
Corrente no ponto máximo de potência (Imp): 18,73 A
Tensão em Circuito Aberto (Voc): 49,94 V
Corrente de Curto Circuito (Isc): 19,97 A
CARACTERISTICAS DE TEMPERATURA
Coeficiente de temperatura (Pmax): -0.240 % / °C
Coeficiente de temperatura (Voc): -0.220 % / °C
Coeficiente de temperatura (Isc): 0.040 % / °C
DADOS MECÂNICOS
Tipo da célula: HJT
Configuração de Celulas: 132 celulas (6*22)
Cobertura frontal Vidro temperado 2 mm
Cobertura traseiro Vidro temperado 2 mm
Frame: Fibra de vidro (black frame)
Caixa de junção Classe de proteção IP68
Cabo: 4 mm² cabo 300 mm
Conector: MC4 Compatível
Peso bruto por modulo: 37,9Kg
Dimensão: 2384 x 1303 x 35 mm
QTD modulo por pallet: 31 unidades
QTD por container 40HQ: 558 unidades
Dados Técnicos do Inversor
SAJ - C6-75K-T6-40
Entrada (Input - DC)
Potência DC máxima 144000 W
Tensão máxima de entrada CC 1100 V
Faixa de tensão MPPT 180 V a 1000 V
Tensão nominal de entrada 600 V
Tensão de partida: 200 V
Corrente de entrada máxima 6*40 A
Corrente de curto máxima 6*50 A
Número de MPPT 6
Número de STRING por MPPT 2
Chave seccionadora: Integrado
Saída (Output - AC)
Potência nominal de saída 75000 W
Máxima potência CA: 82500 VA
Corrente máxima de saída 119,1 A
Tensão de entrada 220/380V, 230V/400
Frequência 50Hz, 60Hz / +- 5Hz
Distorção Harmônica (TDHI) na potência nominal < 3%
Fator de potência > 0.8 indutivo ~ 0.8 capacitivo
Cabos CA: 3L+N+PE
Eficiência
Máxima Eficiência 98,8%
Eficiência MPPT > 99.5%
Proteção
Monitoramento corrente string CC: Integrado
Detecção temperatura interna: Integrada
Monitoramento Corrente Resíduo: Integrado
Detecção de resistência de isolamento CC: Integrado
Proteção Anti-ilhamento: AFD
Proteção polaridade reversa CC: Integrado
Proteção Surto CC: Tipo II
Proteção Surto CA: Tipo II
Proteção Sobrecorrente CA: Integrado
Proteção Curto Circuito CA: Integrado
Proteção Sobretensão CA: Integrado
Proteção AFCI: Opcional
Recuperação PID: Opcional
Interface
Conexão CC: MC4
Conexão CA: Terminal OT/DT (Max 240mm²)
Display: LED+APP (Bluetooth)
Porta de Comunicação: RS232(USB)+RS485(RJ45)
Modo de comunicação: Wi-Fi / Ethernet / PLC (Opcional)
Dados Gerais
Topologia: Sem transformador
Consumo Noturno: <2 W
Faixa de temperatura operacional: -40ºC a +60ºC
Método de resfriamento: Ventilador Inteligente
Umidade no ambiente: 0 ? 100% sem condensação
Altitude do Local: 4000m (>3000m com depreciação de potência)
Ruido: <60 dBA
Grau de Proteção: IP 66
Montagem: Montagem na parede
Dimensão: 660*1045*361 mm
Peso (Kg): 93,00
Padrão aplicável: EN 62109-1/2, EN 61000-6-2/4, EN 50438, EN 50549, C10/11, IEC 62116, IEC 61727,RD 1699, RD 413, UNE 206006, UNE 206007, NTS, CEI 0-16,AS 4777.2, NBR 16149, NBR 16150 VDE-AR-N 4105, VDE 0126-1-1.
Dados Técnicos do Modulo
TOPTEC 700W TPG12-132HJT-700
DADOS ELÉTRICOS
Potência máxima do modulo (Pmax): 700 W
Tensão no ponto máximo de potência (Vmp): 41,78V
Corrente no ponto máximo de potência (Imp): 16,76 A
Tensão em Circuito Aberto (Voc): 49,77 V
Corrente de Curto Circuito (Isc): 17,81 A
Eficiência: 22,5%
Tensão Máxima do Sistema 1500V DC
Valor máximo do fusível em série 35 A
DADOS ELÉTRICOS GANHO BIFACIAL
Potência máxima do modulo (Pmax): 785 W
Tensão no ponto máximo de potência (Vmp): 41,92V
Corrente no ponto máximo de potência (Imp): 18,73 A
Tensão em Circuito Aberto (Voc): 49,94 V
Corrente de Curto Circuito (Isc): 19,97 A
CARACTERISTICAS DE TEMPERATURA
Coeficiente de temperatura (Pmax): -0.240 % / °C
Coeficiente de temperatura (Voc): -0.220 % / °C
Coeficiente de temperatura (Isc): 0.040 % / °C
DADOS MECÂNICOS
Tipo da célula: HJT
Configuração de Celulas: 132 celulas (6*22)
Cobertura frontal Vidro temperado 2 mm
Cobertura traseiro Vidro temperado 2 mm
Frame: Fibra de vidro (black frame)
Caixa de junção Classe de proteção IP68
Cabo: 4 mm² cabo 300 mm
Conector: MC4 Compatível
Peso bruto por modulo: 37,9Kg
Dimensão: 2384 x 1303 x 35 mm
QTD modulo por pallet: 31 unidades
QTD por container 40HQ: 558 unidades
Dados Técnicos do Inversor
SAJ - C6-75K-T6-40
Entrada (Input - DC)
Potência DC máxima 144000 W
Tensão máxima de entrada CC 1100 V
Faixa de tensão MPPT 180 V a 1000 V
Tensão nominal de entrada 600 V
Tensão de partida: 200 V
Corrente de entrada máxima 6*40 A
Corrente de curto máxima 6*50 A
Número de MPPT 6
Número de STRING por MPPT 2
Chave seccionadora: Integrado
Saída (Output - AC)
Potência nominal de saída 75000 W
Máxima potência CA: 82500 VA
Corrente máxima de saída 119,1 A
Tensão de entrada 220/380V, 230V/400
Frequência 50Hz, 60Hz / +- 5Hz
Distorção Harmônica (TDHI) na potência nominal < 3%
Fator de potência > 0.8 indutivo ~ 0.8 capacitivo
Cabos CA: 3L+N+PE
Eficiência
Máxima Eficiência 98,8%
Eficiência MPPT > 99.5%
Proteção
Monitoramento corrente string CC: Integrado
Detecção temperatura interna: Integrada
Monitoramento Corrente Resíduo: Integrado
Detecção de resistência de isolamento CC: Integrado
Proteção Anti-ilhamento: AFD
Proteção polaridade reversa CC: Integrado
Proteção Surto CC: Tipo II
Proteção Surto CA: Tipo II
Proteção Sobrecorrente CA: Integrado
Proteção Curto Circuito CA: Integrado
Proteção Sobretensão CA: Integrado
Proteção AFCI: Opcional
Recuperação PID: Opcional
Interface
Conexão CC: MC4
Conexão CA: Terminal OT/DT (Max 240mm²)
Display: LED+APP (Bluetooth)
Porta de Comunicação: RS232(USB)+RS485(RJ45)
Modo de comunicação: Wi-Fi / Ethernet / PLC (Opcional)
Dados Gerais
Topologia: Sem transformador
Consumo Noturno: <2 W
Faixa de temperatura operacional: -40ºC a +60ºC
Método de resfriamento: Ventilador Inteligente
Umidade no ambiente: 0 ? 100% sem condensação
Altitude do Local: 4000m (>3000m com depreciação de potência)
Ruido: <60 dBA
Grau de Proteção: IP 66
Montagem: Montagem na parede
Dimensão: 660*1045*361 mm
Peso (Kg): 93,00
Padrão aplicável: EN 62109-1/2, EN 61000-6-2/4, EN 50438, EN 50549, C10/11, IEC 62116, IEC 61727,RD 1699, RD 413, UNE 206006, UNE 206007, NTS, CEI 0-16,AS 4777.2, NBR 16149, NBR 16150 VDE-AR-N 4105, VDE 0126-1-1.
| Sku | Quantidade | Descrição |
|---|---|---|
| 1248 | 24 | CONECTOR T4 MACHO/FEMEA 1000V TI-LANE |
| 1285 | 1 | ESTRUTURA P/ 2 MOD. SKS ONDULADA/FIBROMADEIRA (S/ PERFIL) |
| 1291 | 48 | ESTRUTURA P/ 4 MOD. SKS ONDULADA/FIBROMADEIRA (S/ PERFIL) |
| 25242 | 1 | INVERSOR 380V SAJ 6MPPT TRIFASICO 75KW C6-75K-T6-40 WIFI NEW |
| 101106 | 1 | CABO EDELTEC SOLAR PV 1.8KVCC 6MM PRETO NBR 16612 - BOBINA 400MTS |
| 101114 | 1 | CABO EDELTEC SOLAR PV 1.8KVCC 6MM VERMELHO NBR 16612 - BOBINA 400MTS |
| 195092 | 194 | PERFIL DE ALUMINIO SKS 2,75M |
| 362256 | 194 | MODULO SOLAR TOPTEC 700W TPG12-132HJT-700 132 CELLS HJT BIFACIAL BLACK FRAME - 558 UN/CNTR |
