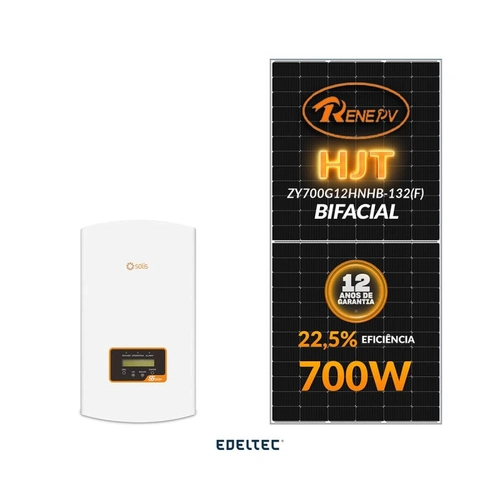

Gerador Edeltec Solar Solis 27,30 Kwp Tri. 380v S/estrutura (20k/700w Bifacial)
Gerador Edeltec Solar Solis 27,30 Kwp Tri. 380v S/estrutura (20k/700w Bifacial)
Código: E366882C
{"quantity":15,"supplierId":1,"updatedBy":null,"reserved":0,"typeTime":null,"stockId":2,"typeId":2,"maxDeadline":null,"minDeadline":null} Disponibilidade: Em estoque
R$ 34.591,12 no Pix
Todas as formas de pagamento
Descrição
GERADOR EDELTEC SOLAR
Dados Técnicos do Modulo
RENEPV 700W ZY700G12HNHB-132
DADOS ELÉTRICOS
Potência máxima do modulo (Pmax): 700 W
Tensão no ponto máximo de potência (Vmp): 41,67V
Corrente no ponto máximo de potência (Imp): 16,80 A
Tensão em Circuito Aberto (Voc): 49,84 V
Corrente de Curto Circuito (Isc): 17,68 A
Eficiência: 22,5%
Tensão Máxima do Sistema 1500V DC
Valor máximo do fusível em série 35 A
DADOS ELÉTRICOS GANHO BIFACIAL
Potência máxima do modulo (Pmax): 785 W
Tensão no ponto máximo de potência (Vmp): 41,67V
Corrente no ponto máximo de potência (Imp): 18,84 A
Tensão em Circuito Aberto (Voc): 49,84 V
Corrente de Curto Circuito (Isc): 19,78 A
CARACTERISTICAS DE TEMPERATURA
Coeficiente de temperatura (Pmax): -0.24 % / °C
Coeficiente de temperatura (Voc): -0.22 % / °C
Coeficiente de temperatura (Isc): 0.04 % / °C
DADOS MECÂNICOS
Tipo da célula: N-TYPE HJT MONO 210*105mm
Arranjo de células 6*11*2
Configuração de Celulas: 132 celulas (6*22)
Cobertura frontal Vidro temperado 2 mm
Cobertura traseiro Vidro temperado 2 mm
Frame: Alumínio Anodizado
Caixa de junção Classe de proteção IP68
Cabo: 4 mm² cabo 300 mm
Conector: MC4 Compatível
Peso bruto por modulo: 37,2Kg
Dimensão: 2384 x 1303 x 33 mm
QTD modulo por pallet: 33 unidades
QTD por container 40HQ: 594 unidades.
Inmetro
Registro 001909/2025
Dados Técnicos do Inversor:
Entrada CC
Potência máxima de entrada: 30,0 kW
Tensão máx. de entrada: 1100 V
Tensão nominal: 600 V
Tensão de partida: 180 V
Intervalo de tensão MPPT: 160-1000 V
Corrente máx. de entrada: 32 A / 32 A
Corrente máx. de curto-circuito: 40 A / 40 A
MPPTs / Número de Entradas: 2/4
Saída CA
Potência nominal de saída: 20 kW
Potência nominal de saída a 40°C: 20 kW
Potência máx. de saída aparente: 22 kVA
Potência máx. de saída: 22 kW
Potência máx. de saída a 40°C: 22 kW
Tensão nominal da rede: 3/N/PE, 220 V / 380 V, 230 V / 400 V
Frequência nominal da rede: 60 Hz
Corrente nominal de saída da rede: 30.4 A / 28.9 A
Corrente máx de saída: 31.8 A
Fator de potência: > 0,99 (0,8 inicial - 0,8 atrasado)
Harmônicas (THDi): <2%
Eficiência
Eficiência máxima: 98.7%
Eficiência EU: 98.1%
Eficiência MPPT: >99.5%
Proteção
Proteção contra inversão de polaridade CC: Sim
Proteção contra curto-circuito: Sim
Proteção de sobrecorrente de saída: Sim
Proteção contra sobretensão: Sim
Monitoramento de rede: Sim
Proteção de ilhamento: Sim
Proteção de temperatura: Sim
AFCI integrado (proteção de circuito de falha de arco CC): Sim
Interruptor CC integrado: Sim
Dados gerais
Dimensões (L*A*P): 310*563*219 mm
Peso: 20 kg
Topologia: Sem Transformador
Consumo próprio (noite): <1W
Faixa de temperatura ambiente de operação: -25 ~ +60°C
Umidade relativa: 0-100%
Grau de proteção (IP): IP66
Conceito de refrigeração: Refrigeração por ventilador redundante inteligente
Altitude máx. de operação: 4000 m
Certificados de padrão de conexão da rede: NBR 16149, NBR 16150, IEC 62116, IEC 61000-3-4/-5, IEC 61000-3-11/-12
Padrão de segurança / EMC: IEC 62109-1/-2, IEC 61000-6-1/-2/-3/-4
Características
Conexão CC: Conectores MC4
Conexão CA: Ficha de ligação rápida
Tela: LCD
Comunicação: RS485, USB, Opcional: Wi-Fi, GPRS
Dados Técnicos do Modulo
RENEPV 700W ZY700G12HNHB-132
DADOS ELÉTRICOS
Potência máxima do modulo (Pmax): 700 W
Tensão no ponto máximo de potência (Vmp): 41,67V
Corrente no ponto máximo de potência (Imp): 16,80 A
Tensão em Circuito Aberto (Voc): 49,84 V
Corrente de Curto Circuito (Isc): 17,68 A
Eficiência: 22,5%
Tensão Máxima do Sistema 1500V DC
Valor máximo do fusível em série 35 A
DADOS ELÉTRICOS GANHO BIFACIAL
Potência máxima do modulo (Pmax): 785 W
Tensão no ponto máximo de potência (Vmp): 41,67V
Corrente no ponto máximo de potência (Imp): 18,84 A
Tensão em Circuito Aberto (Voc): 49,84 V
Corrente de Curto Circuito (Isc): 19,78 A
CARACTERISTICAS DE TEMPERATURA
Coeficiente de temperatura (Pmax): -0.24 % / °C
Coeficiente de temperatura (Voc): -0.22 % / °C
Coeficiente de temperatura (Isc): 0.04 % / °C
DADOS MECÂNICOS
Tipo da célula: N-TYPE HJT MONO 210*105mm
Arranjo de células 6*11*2
Configuração de Celulas: 132 celulas (6*22)
Cobertura frontal Vidro temperado 2 mm
Cobertura traseiro Vidro temperado 2 mm
Frame: Alumínio Anodizado
Caixa de junção Classe de proteção IP68
Cabo: 4 mm² cabo 300 mm
Conector: MC4 Compatível
Peso bruto por modulo: 37,2Kg
Dimensão: 2384 x 1303 x 33 mm
QTD modulo por pallet: 33 unidades
QTD por container 40HQ: 594 unidades.
Inmetro
Registro 001909/2025
Dados Técnicos do Inversor:
Entrada CC
Potência máxima de entrada: 30,0 kW
Tensão máx. de entrada: 1100 V
Tensão nominal: 600 V
Tensão de partida: 180 V
Intervalo de tensão MPPT: 160-1000 V
Corrente máx. de entrada: 32 A / 32 A
Corrente máx. de curto-circuito: 40 A / 40 A
MPPTs / Número de Entradas: 2/4
Saída CA
Potência nominal de saída: 20 kW
Potência nominal de saída a 40°C: 20 kW
Potência máx. de saída aparente: 22 kVA
Potência máx. de saída: 22 kW
Potência máx. de saída a 40°C: 22 kW
Tensão nominal da rede: 3/N/PE, 220 V / 380 V, 230 V / 400 V
Frequência nominal da rede: 60 Hz
Corrente nominal de saída da rede: 30.4 A / 28.9 A
Corrente máx de saída: 31.8 A
Fator de potência: > 0,99 (0,8 inicial - 0,8 atrasado)
Harmônicas (THDi): <2%
Eficiência
Eficiência máxima: 98.7%
Eficiência EU: 98.1%
Eficiência MPPT: >99.5%
Proteção
Proteção contra inversão de polaridade CC: Sim
Proteção contra curto-circuito: Sim
Proteção de sobrecorrente de saída: Sim
Proteção contra sobretensão: Sim
Monitoramento de rede: Sim
Proteção de ilhamento: Sim
Proteção de temperatura: Sim
AFCI integrado (proteção de circuito de falha de arco CC): Sim
Interruptor CC integrado: Sim
Dados gerais
Dimensões (L*A*P): 310*563*219 mm
Peso: 20 kg
Topologia: Sem Transformador
Consumo próprio (noite): <1W
Faixa de temperatura ambiente de operação: -25 ~ +60°C
Umidade relativa: 0-100%
Grau de proteção (IP): IP66
Conceito de refrigeração: Refrigeração por ventilador redundante inteligente
Altitude máx. de operação: 4000 m
Certificados de padrão de conexão da rede: NBR 16149, NBR 16150, IEC 62116, IEC 61000-3-4/-5, IEC 61000-3-11/-12
Padrão de segurança / EMC: IEC 62109-1/-2, IEC 61000-6-1/-2/-3/-4
Características
Conexão CC: Conectores MC4
Conexão CA: Ficha de ligação rápida
Tela: LCD
Comunicação: RS485, USB, Opcional: Wi-Fi, GPRS
| Sku | Quantidade | Descrição |
|---|---|---|
| 24381 | 14 | CONECTOR SC6 MACHO/FEMEA 1500V PROAUTO |
| 24777 | 1 | CABO EDELTEC SOLAR PV 1.8KVCC 6MM PRETO NBR 16612 - BOBINA 100MTS |
| 24782 | 1 | CABO EDELTEC SOLAR PV 1.8KVCC 6MM VERMELHO NBR 16612 - BOBINA 100MTS |
| 196132 | 1 | INVERSOR 380V SOLIS 2MPPT TRIFASICO 20KW S5-GR3P20K WIFI AFCI |
| 359618 | 39 | MODULO SOLAR RENEPV 700W ZY700G12HNHB-132 CELLS HJT BIFACIAL - 594 UN/CNTR |
