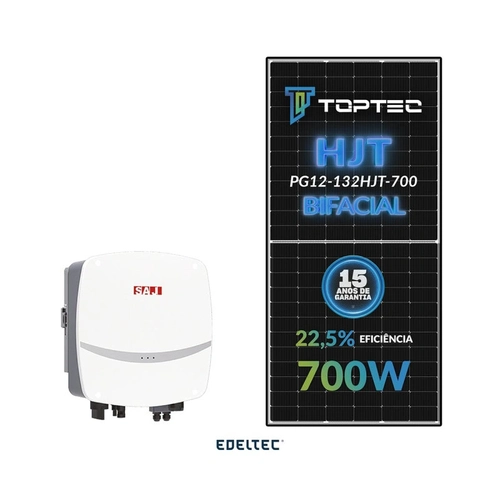

Gerador Edeltec Solar Saj 4,20 Kwp Mon. 220v Colonial (3k/700w Bifacial)
Gerador Edeltec Solar Saj 4,20 Kwp Mon. 220v Colonial (3k/700w Bifacial)
Código: E393278C
Disponibilidade: Produto esgotado
R$ 7.614,32 no Pix
Ooopss!
Este produto está temporariamente indisponível.
Descrição
GERADOR EDELTEC SOLAR
Dados Técnicos do Modulo
TOPTEC 700W TPG12-132HJT-700
DADOS ELÉTRICOS
Potência máxima do modulo (Pmax): 700 W
Tensão no ponto máximo de potência (Vmp): 41,78V
Corrente no ponto máximo de potência (Imp): 16,76 A
Tensão em Circuito Aberto (Voc): 49,77 V
Corrente de Curto Circuito (Isc): 17,81 A
Eficiência: 22,5%
Tensão Máxima do Sistema 1500V DC
Valor máximo do fusível em série 35 A
DADOS ELÉTRICOS GANHO BIFACIAL
Potência máxima do modulo (Pmax): 785 W
Tensão no ponto máximo de potência (Vmp): 41,92V
Corrente no ponto máximo de potência (Imp): 18,73 A
Tensão em Circuito Aberto (Voc): 49,94 V
Corrente de Curto Circuito (Isc): 19,97 A
CARACTERISTICAS DE TEMPERATURA
Coeficiente de temperatura (Pmax): -0.240 % / °C
Coeficiente de temperatura (Voc): -0.220 % / °C
Coeficiente de temperatura (Isc): 0.040 % / °C
DADOS MECÂNICOS
Tipo da célula: HJT
Configuração de Celulas: 132 celulas (6*22)
Cobertura frontal Vidro temperado 2 mm
Cobertura traseiro Vidro temperado 2 mm
Frame: Fibra de vidro (black frame)
Caixa de junção Classe de proteção IP68
Cabo: 4 mm² cabo 300 mm
Conector: MC4 Compatível
Peso bruto por modulo: 37,9Kg
Dimensão: 2384 x 1303 x 35 mm
QTD modulo por pallet: 31 unidades
QTD por container 40HQ: 558 unidades
Dados Técnicos do Inversor
SAJ - R5-3K-S1-15
Entrada (Input - DC)
Potência DC máxima 5800 W
Tensão máxima de entrada CC 500 V
Faixa de tensão MPPT 50 V a 450 V
Tensão nominal de entrada 360 V
Tensão de entrada mínima 50 V
Corrente de entrada máxima 15 A
Corrente máxima de curto circuito 18 A
Número de MPPT 1
Número de STRING por MPPT 1
Interruptor DC Integrado
Saída (Output - AC)
Potência nominal de saída 3000 W
Potencia Max. Aparente 3300 VA
Corrente máxima de saída 15 A
Tensão de entrada 220V, 230V, 240V / 180V - 280V
Frequência 50Hz, 60Hz / +- 5Hz
Fator de potência > 0.8 adiantado ~ 0.8 atrasado
Distorção Harmônica (TDHI) na potência nominal < 3%
Eficiência
Máxima Eficiência 97.8%
Eficiência MPPT > 99.9%
Proteção
Proteção interna contra sobre tensão: Integrado
Detecção de resistência de isolamento DC: Integrado
Monitoramento de rede: Integrado
Monitoramento GFCI: Integrado
Monitoramento DCI: Integrado
Proteção de corrente de curto-circuito AC: Integrado
Detecção de Aterramento AC: Integrado
Proteção contra surtos DC: Integrado
Proteção contra surtos CA: Integrado
Proteção anti-ilhamento: Integrado
Proteção AFCI: Opcional
Interface
Conexão CC: MC4/D4 (Opcional)
Conexão AC: Conector de plug-in
Display: LED+APP
Porta de Comunicação: RS232(USB)+RS485(RJ45)+DRM
Comunicação: Wi-Fi/Ethernet/4G (Opcional)
Parâmetros Gerais
Topologia: Não isolado
Consumo noturno [W]: <1
Faixa de temperatura operacional: -40¿ a +60¿ (45¿ a 60¿ com redução)
Método de resfriamento: Convecção natural
Umidade ambiente: 0-100% sem condensação
Altitude: 4000m (>3000m Redução de Potência)
Ruído [dBA] <25
Proteção de entrada: IP65
Montagem: Montagem na parede
Dimensões [A*L*P] [mm]: 302*289*142
Peso [kg]: 7.5
Garantia [Ano]: 10
Padrão aplicável: EN 62109-1/2, EN 61000-6-1/2/3/4, EN 50438, EN 50549, C10/11, IEC 62116, IEC 61727,RD 1699, RD 413, UNE 206006, UNE 206007, NTS, CEI 0-16, CEI O-021,AS 4777.2, NBR 16149, NBR 16150 VDE-AR-N 4105, VDE 0126-1-1
Registro Inmetro 003269/2025
Dados Técnicos do Modulo
TOPTEC 700W TPG12-132HJT-700
DADOS ELÉTRICOS
Potência máxima do modulo (Pmax): 700 W
Tensão no ponto máximo de potência (Vmp): 41,78V
Corrente no ponto máximo de potência (Imp): 16,76 A
Tensão em Circuito Aberto (Voc): 49,77 V
Corrente de Curto Circuito (Isc): 17,81 A
Eficiência: 22,5%
Tensão Máxima do Sistema 1500V DC
Valor máximo do fusível em série 35 A
DADOS ELÉTRICOS GANHO BIFACIAL
Potência máxima do modulo (Pmax): 785 W
Tensão no ponto máximo de potência (Vmp): 41,92V
Corrente no ponto máximo de potência (Imp): 18,73 A
Tensão em Circuito Aberto (Voc): 49,94 V
Corrente de Curto Circuito (Isc): 19,97 A
CARACTERISTICAS DE TEMPERATURA
Coeficiente de temperatura (Pmax): -0.240 % / °C
Coeficiente de temperatura (Voc): -0.220 % / °C
Coeficiente de temperatura (Isc): 0.040 % / °C
DADOS MECÂNICOS
Tipo da célula: HJT
Configuração de Celulas: 132 celulas (6*22)
Cobertura frontal Vidro temperado 2 mm
Cobertura traseiro Vidro temperado 2 mm
Frame: Fibra de vidro (black frame)
Caixa de junção Classe de proteção IP68
Cabo: 4 mm² cabo 300 mm
Conector: MC4 Compatível
Peso bruto por modulo: 37,9Kg
Dimensão: 2384 x 1303 x 35 mm
QTD modulo por pallet: 31 unidades
QTD por container 40HQ: 558 unidades
Dados Técnicos do Inversor
SAJ - R5-3K-S1-15
Entrada (Input - DC)
Potência DC máxima 5800 W
Tensão máxima de entrada CC 500 V
Faixa de tensão MPPT 50 V a 450 V
Tensão nominal de entrada 360 V
Tensão de entrada mínima 50 V
Corrente de entrada máxima 15 A
Corrente máxima de curto circuito 18 A
Número de MPPT 1
Número de STRING por MPPT 1
Interruptor DC Integrado
Saída (Output - AC)
Potência nominal de saída 3000 W
Potencia Max. Aparente 3300 VA
Corrente máxima de saída 15 A
Tensão de entrada 220V, 230V, 240V / 180V - 280V
Frequência 50Hz, 60Hz / +- 5Hz
Fator de potência > 0.8 adiantado ~ 0.8 atrasado
Distorção Harmônica (TDHI) na potência nominal < 3%
Eficiência
Máxima Eficiência 97.8%
Eficiência MPPT > 99.9%
Proteção
Proteção interna contra sobre tensão: Integrado
Detecção de resistência de isolamento DC: Integrado
Monitoramento de rede: Integrado
Monitoramento GFCI: Integrado
Monitoramento DCI: Integrado
Proteção de corrente de curto-circuito AC: Integrado
Detecção de Aterramento AC: Integrado
Proteção contra surtos DC: Integrado
Proteção contra surtos CA: Integrado
Proteção anti-ilhamento: Integrado
Proteção AFCI: Opcional
Interface
Conexão CC: MC4/D4 (Opcional)
Conexão AC: Conector de plug-in
Display: LED+APP
Porta de Comunicação: RS232(USB)+RS485(RJ45)+DRM
Comunicação: Wi-Fi/Ethernet/4G (Opcional)
Parâmetros Gerais
Topologia: Não isolado
Consumo noturno [W]: <1
Faixa de temperatura operacional: -40¿ a +60¿ (45¿ a 60¿ com redução)
Método de resfriamento: Convecção natural
Umidade ambiente: 0-100% sem condensação
Altitude: 4000m (>3000m Redução de Potência)
Ruído [dBA] <25
Proteção de entrada: IP65
Montagem: Montagem na parede
Dimensões [A*L*P] [mm]: 302*289*142
Peso [kg]: 7.5
Garantia [Ano]: 10
Padrão aplicável: EN 62109-1/2, EN 61000-6-1/2/3/4, EN 50438, EN 50549, C10/11, IEC 62116, IEC 61727,RD 1699, RD 413, UNE 206006, UNE 206007, NTS, CEI 0-16, CEI O-021,AS 4777.2, NBR 16149, NBR 16150 VDE-AR-N 4105, VDE 0126-1-1
Registro Inmetro 003269/2025
| Sku | Quantidade | Descrição |
|---|---|---|
| 1192 | 1 | INVERSOR 220V SAJ 1MPPT MONOFASICO 3KW R5-3K-S1-15 WIFI NEW AFCI |
| 1248 | 2 | CONECTOR T4 MACHO/FEMEA 1000V TI-LANE |
| 1286 | 1 | ESTRUTURA P/ 2 MOD. SKS CERAMICO/COLONIAL (S/ PERFIL) |
| 1289 | 1 | ESTRUTURA P/ 4 MOD. SKS CERAMICO/COLONIAL (S/ PERFIL) |
| 24774 | 1 | CABO EDELTEC SOLAR PV 1.8KVCC 6MM PRETO NBR 16612 - BOBINA 25MTS |
| 24779 | 1 | CABO EDELTEC SOLAR PV 1.8KVCC 6MM VERMELHO NBR 16612 - BOBINA 25MTS |
| 195092 | 6 | PERFIL DE ALUMINIO SKS 2,75M |
| 362256 | 6 | MODULO SOLAR TOPTEC 700W TPG12-132HJT-700 132 CELLS HJT BIFACIAL BLACK FRAME - 558 UN/CNTR |
