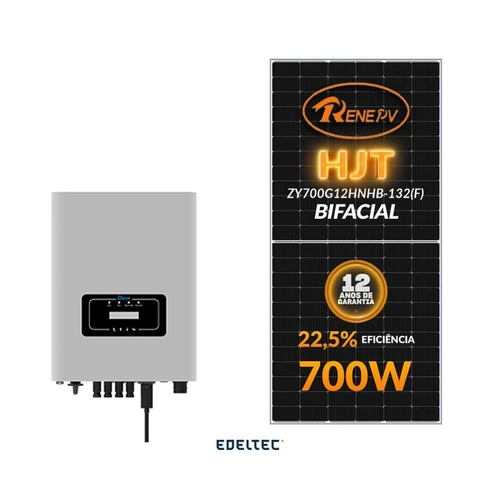

Gerador Edeltec Solar Deye 28,00 Kwp Tri. 220v S/estrutura (20k/700w Bifacial)
Gerador Edeltec Solar Deye 28,00 Kwp Tri. 220v S/estrutura (20k/700w Bifacial)
Código: E366548C
{"quantity":15,"supplierId":1,"updatedBy":null,"reserved":0,"typeTime":null,"stockId":2,"typeId":2,"maxDeadline":null,"minDeadline":null} Disponibilidade: Em estoque
R$ 33.704,47 no Pix
Todas as formas de pagamento
Descrição
GERADOR EDELTEC SOLAR
Dados Técnicos do Modulo
RENEPV 700W ZY700G12HNHB-132
DADOS ELÉTRICOS
Potência máxima do modulo (Pmax): 700 W
Tensão no ponto máximo de potência (Vmp): 41,67V
Corrente no ponto máximo de potência (Imp): 16,80 A
Tensão em Circuito Aberto (Voc): 49,84 V
Corrente de Curto Circuito (Isc): 17,68 A
Eficiência: 22,5%
Tensão Máxima do Sistema 1500V DC
Valor máximo do fusível em série 35 A
DADOS ELÉTRICOS GANHO BIFACIAL
Potência máxima do modulo (Pmax): 785 W
Tensão no ponto máximo de potência (Vmp): 41,67V
Corrente no ponto máximo de potência (Imp): 18,84 A
Tensão em Circuito Aberto (Voc): 49,84 V
Corrente de Curto Circuito (Isc): 19,78 A
CARACTERISTICAS DE TEMPERATURA
Coeficiente de temperatura (Pmax): -0.24 % / °C
Coeficiente de temperatura (Voc): -0.22 % / °C
Coeficiente de temperatura (Isc): 0.04 % / °C
DADOS MECÂNICOS
Tipo da célula: N-TYPE HJT MONO 210*105mm
Arranjo de células 6*11*2
Configuração de Celulas: 132 celulas (6*22)
Cobertura frontal Vidro temperado 2 mm
Cobertura traseiro Vidro temperado 2 mm
Frame: Alumínio Anodizado
Caixa de junção Classe de proteção IP68
Cabo: 4 mm² cabo 300 mm
Conector: MC4 Compatível
Peso bruto por modulo: 37,2Kg
Dimensão: 2384 x 1303 x 33 mm
QTD modulo por pallet: 33 unidades
QTD por container 40HQ: 594 unidades.
Inmetro
Registro 001909/2025
Dados Técnicos do Inversor
20KW SUN-20K-G04-LV WIFI AFCI
Entrada (Input - DC)
Máx. Potência DC (kW) 30 kW
Máx. Tensão de entrada CC em VOC (V) 800V
Tensão de Partida (V) 250V
Faixa de Operação do MPPT (V) 200~700V
Máx. Corrente de entrada CC (A) 40+40A
Corrente de curto circuito CC (A)60+60A
Número de MPPT / Strings por MPPT 2/3+3
Saída (Output - AC)
Potência nominal de saída 20000 W
Máx. Potência de saída (W) 20000 W
Tensão Nominal da rede CA (V) 127/220V
Faixa de tensão da rede CA (V) 160~300V
Frequência nominal da rede (Hz) 60Hz
Fases Trifásico 3L/N/PE
Corrente nominal de saída CA (A) 52.5A
Fator de potência > 0.8 adiantado ~ 0.8 atrasado
Distorção Harmônica Total < 3%
Injeção de corrente CC (mA) < 0.5%
Faixa de frequência da rede 57~62 Hz
Eficiência
Máxima Eficiência 98.6%
Eficiência MPPT > 99%
Proteções
Proteção contra polaridade reversa CC: Sim
Proteção contra sobrecorrente CA: Sim
Proteção contra sobretensão CA: Sim
Proteção contra curto-circuito CA: Sim
Proteção térmica: Sim
Monitoramento da isolação do terminal CC: Sim
Monitoramento do componente CC: Sim
Detecção de falha de aterramento: Sim
Circuito de Interrupção de Arco (AFCI): Sim
Monitoramento da rede elétrica: Sim
Monitoramento da proteção de Anti-ilhamamento: Sim
Detecção de falha à terra: Sim
Proteção contra sobretensão: Sim
Detecção de corrente residual (RCD): Sim
Nível de proteção contra surto (DPS): TIPO II (CC), TIPO II (CA)
Interface
Interface de comunicação: RS485/RS232
Modo de monitoramento: GPRS/WIFI/Bluetooth/4G/LAN(opcional)
Parâmetros Gerais
Faixa de temperatura de operação (°C): -25 a +60ºC, >45ºC Desclassificação
Umidade ambiente permitida 0-100%
Altitude permitida (m) 2000m
Ruído (dB) =50
Classificação de proteção IP 65
Topologia do inversor: Não Isolado
Categoria de sobretensão: OVC II(CC), OVC III(CA)
Peso (kg): 23
Garantia: 10 anos
Modo de resfriamento: Resfriamento Inteligente
Regulamentação de rede: NBR 16149, NBR 16150, EN 50549, RD 140
Segurança EMC/Normas: IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2
Inmetro:
Detalhes do Registro 016828/2024
Dados Técnicos do Modulo
RENEPV 700W ZY700G12HNHB-132
DADOS ELÉTRICOS
Potência máxima do modulo (Pmax): 700 W
Tensão no ponto máximo de potência (Vmp): 41,67V
Corrente no ponto máximo de potência (Imp): 16,80 A
Tensão em Circuito Aberto (Voc): 49,84 V
Corrente de Curto Circuito (Isc): 17,68 A
Eficiência: 22,5%
Tensão Máxima do Sistema 1500V DC
Valor máximo do fusível em série 35 A
DADOS ELÉTRICOS GANHO BIFACIAL
Potência máxima do modulo (Pmax): 785 W
Tensão no ponto máximo de potência (Vmp): 41,67V
Corrente no ponto máximo de potência (Imp): 18,84 A
Tensão em Circuito Aberto (Voc): 49,84 V
Corrente de Curto Circuito (Isc): 19,78 A
CARACTERISTICAS DE TEMPERATURA
Coeficiente de temperatura (Pmax): -0.24 % / °C
Coeficiente de temperatura (Voc): -0.22 % / °C
Coeficiente de temperatura (Isc): 0.04 % / °C
DADOS MECÂNICOS
Tipo da célula: N-TYPE HJT MONO 210*105mm
Arranjo de células 6*11*2
Configuração de Celulas: 132 celulas (6*22)
Cobertura frontal Vidro temperado 2 mm
Cobertura traseiro Vidro temperado 2 mm
Frame: Alumínio Anodizado
Caixa de junção Classe de proteção IP68
Cabo: 4 mm² cabo 300 mm
Conector: MC4 Compatível
Peso bruto por modulo: 37,2Kg
Dimensão: 2384 x 1303 x 33 mm
QTD modulo por pallet: 33 unidades
QTD por container 40HQ: 594 unidades.
Inmetro
Registro 001909/2025
Dados Técnicos do Inversor
20KW SUN-20K-G04-LV WIFI AFCI
Entrada (Input - DC)
Máx. Potência DC (kW) 30 kW
Máx. Tensão de entrada CC em VOC (V) 800V
Tensão de Partida (V) 250V
Faixa de Operação do MPPT (V) 200~700V
Máx. Corrente de entrada CC (A) 40+40A
Corrente de curto circuito CC (A)60+60A
Número de MPPT / Strings por MPPT 2/3+3
Saída (Output - AC)
Potência nominal de saída 20000 W
Máx. Potência de saída (W) 20000 W
Tensão Nominal da rede CA (V) 127/220V
Faixa de tensão da rede CA (V) 160~300V
Frequência nominal da rede (Hz) 60Hz
Fases Trifásico 3L/N/PE
Corrente nominal de saída CA (A) 52.5A
Fator de potência > 0.8 adiantado ~ 0.8 atrasado
Distorção Harmônica Total < 3%
Injeção de corrente CC (mA) < 0.5%
Faixa de frequência da rede 57~62 Hz
Eficiência
Máxima Eficiência 98.6%
Eficiência MPPT > 99%
Proteções
Proteção contra polaridade reversa CC: Sim
Proteção contra sobrecorrente CA: Sim
Proteção contra sobretensão CA: Sim
Proteção contra curto-circuito CA: Sim
Proteção térmica: Sim
Monitoramento da isolação do terminal CC: Sim
Monitoramento do componente CC: Sim
Detecção de falha de aterramento: Sim
Circuito de Interrupção de Arco (AFCI): Sim
Monitoramento da rede elétrica: Sim
Monitoramento da proteção de Anti-ilhamamento: Sim
Detecção de falha à terra: Sim
Proteção contra sobretensão: Sim
Detecção de corrente residual (RCD): Sim
Nível de proteção contra surto (DPS): TIPO II (CC), TIPO II (CA)
Interface
Interface de comunicação: RS485/RS232
Modo de monitoramento: GPRS/WIFI/Bluetooth/4G/LAN(opcional)
Parâmetros Gerais
Faixa de temperatura de operação (°C): -25 a +60ºC, >45ºC Desclassificação
Umidade ambiente permitida 0-100%
Altitude permitida (m) 2000m
Ruído (dB) =50
Classificação de proteção IP 65
Topologia do inversor: Não Isolado
Categoria de sobretensão: OVC II(CC), OVC III(CA)
Peso (kg): 23
Garantia: 10 anos
Modo de resfriamento: Resfriamento Inteligente
Regulamentação de rede: NBR 16149, NBR 16150, EN 50549, RD 140
Segurança EMC/Normas: IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2
Inmetro:
Detalhes do Registro 016828/2024
| Sku | Quantidade | Descrição |
|---|---|---|
| 24381 | 12 | CONECTOR SC6 MACHO/FEMEA 1500V PROAUTO |
| 24777 | 1 | CABO EDELTEC SOLAR PV 1.8KVCC 6MM PRETO NBR 16612 - BOBINA 100MTS |
| 24782 | 1 | CABO EDELTEC SOLAR PV 1.8KVCC 6MM VERMELHO NBR 16612 - BOBINA 100MTS |
| 195282 | 1 | INVERSOR 220V DEYE 2MPPT TRIFASICO 20KW SUN-20K-G04-LV WIFI AFCI |
| 359618 | 40 | MODULO SOLAR RENEPV 700W ZY700G12HNHB-132 CELLS HJT BIFACIAL - 594 UN/CNTR |
