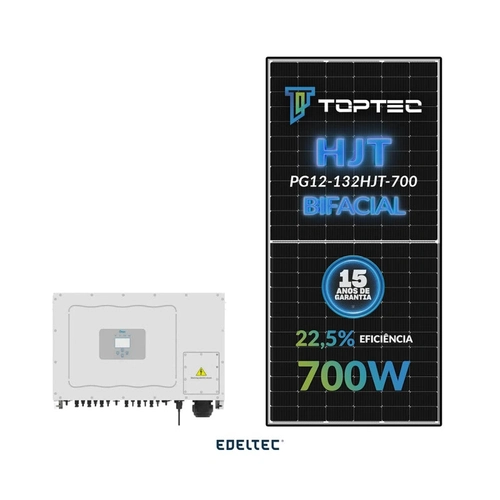

Gerador Edeltec Solar Deye 117,60 Kwp Tri. 380v Colonial (75k/700w Bifacial)
Gerador Edeltec Solar Deye 117,60 Kwp Tri. 380v Colonial (75k/700w Bifacial)
Código: E393085C
Disponibilidade: Produto esgotado
R$ 153.074,57 no Pix
Ooopss!
Este produto está temporariamente indisponível.
Descrição
GERADOR EDELTEC SOLAR
Dados Técnicos do Modulo
TOPTEC 700W TPG12-132HJT-700
DADOS ELÉTRICOS
Potência máxima do modulo (Pmax): 700 W
Tensão no ponto máximo de potência (Vmp): 41,78V
Corrente no ponto máximo de potência (Imp): 16,76 A
Tensão em Circuito Aberto (Voc): 49,77 V
Corrente de Curto Circuito (Isc): 17,81 A
Eficiência: 22,5%
Tensão Máxima do Sistema 1500V DC
Valor máximo do fusível em série 35 A
DADOS ELÉTRICOS GANHO BIFACIAL
Potência máxima do modulo (Pmax): 785 W
Tensão no ponto máximo de potência (Vmp): 41,92V
Corrente no ponto máximo de potência (Imp): 18,73 A
Tensão em Circuito Aberto (Voc): 49,94 V
Corrente de Curto Circuito (Isc): 19,97 A
CARACTERISTICAS DE TEMPERATURA
Coeficiente de temperatura (Pmax): -0.240 % / °C
Coeficiente de temperatura (Voc): -0.220 % / °C
Coeficiente de temperatura (Isc): 0.040 % / °C
DADOS MECÂNICOS
Tipo da célula: HJT
Configuração de Celulas: 132 celulas (6*22)
Cobertura frontal Vidro temperado 2 mm
Cobertura traseiro Vidro temperado 2 mm
Frame: Fibra de vidro (black frame)
Caixa de junção Classe de proteção IP68
Cabo: 4 mm² cabo 300 mm
Conector: MC4 Compatível
Peso bruto por modulo: 37,9Kg
Dimensão: 2384 x 1303 x 35 mm
QTD modulo por pallet: 31 unidades
QTD por container 40HQ: 558 unidades
DEYE - SUN-75K-G05
Entrada (Input - DC)
Máx. Potencia DC (kW) 150 kW
Máx. Tensão de entrada CC em VOC (V) 1000V
Tensão de Partida (V) 250V
Faixa de Operação do MPPT (V) 200~850V
Máx. Corrente de entrada CC (A) 40+40+40+40+40+40 A
Número de MPPT / Strings por MPPT 6/4
Saída (Output - AC)
Potência nominal de saída 75 kW
Máx. Potência de saída (kW): 82,5 kW
Tensão Nominal da rede CA (V): 220/380V, 230/400V
Faixa de tensão da rede CA (V): 277~460V
Frequência nominal da rede (Hz): 50/60Hz
Trifásico
Corrente nominal de saída da rede CA (A): 108.7 A
Máx. Corrente de saída CA (A): 143.5 A
Fator de potência de saída: > 0.99
Distorção harmômica total: < 3%
Corrente de injeção CC (mA) < 0.5%
Faixa de frequência da rede 57~62 Hz
Eficiência
Máxima Eficiência 98.7%
Eficiência MPPT > 99%
Proteções
Proteção contra polaridade reversa CC
Proteção contra curto-circuito CA
Proteção de sobre corrente de saída CA
Proteção de sobre tensão de saída CA
Proteção de resistência de isolamento
Monitoramento de falha de aterramento
Proteção contra surtos CC tipo II e CA tipo II
Proteção de temperatura
Anti-Ilhamento
Upload de software remoto
Alteração remota de parâmetros operacionais
Dados Gerais
Conexão DC MC4
Conexão AC Plugue classificado IP65
Display LCD240x160
Interface RS485 / RS232/WIFI/LAN
Tamanho (mm): 838Lx568Ax323P
Peso (kg) 73.7kg
Topologia sem transformador
Consumo Interno < 1W (Noite)
Temperatura de Operação -25C~60ºC
Grau de proteção IP65
Emissão de Ruído <55 dB
Refrigeração Arrefecimento Inteligente
Máx. Altitude de operação s/ rede de potência 2000m
Vida Útil projetada >20 anos
Padrão de conexão à rede EN50549, IEC61727, VDE 0126-1-1, IEC62109-1-2
Garantia: 5 + 5 anos
Dados Técnicos do Modulo
TOPTEC 700W TPG12-132HJT-700
DADOS ELÉTRICOS
Potência máxima do modulo (Pmax): 700 W
Tensão no ponto máximo de potência (Vmp): 41,78V
Corrente no ponto máximo de potência (Imp): 16,76 A
Tensão em Circuito Aberto (Voc): 49,77 V
Corrente de Curto Circuito (Isc): 17,81 A
Eficiência: 22,5%
Tensão Máxima do Sistema 1500V DC
Valor máximo do fusível em série 35 A
DADOS ELÉTRICOS GANHO BIFACIAL
Potência máxima do modulo (Pmax): 785 W
Tensão no ponto máximo de potência (Vmp): 41,92V
Corrente no ponto máximo de potência (Imp): 18,73 A
Tensão em Circuito Aberto (Voc): 49,94 V
Corrente de Curto Circuito (Isc): 19,97 A
CARACTERISTICAS DE TEMPERATURA
Coeficiente de temperatura (Pmax): -0.240 % / °C
Coeficiente de temperatura (Voc): -0.220 % / °C
Coeficiente de temperatura (Isc): 0.040 % / °C
DADOS MECÂNICOS
Tipo da célula: HJT
Configuração de Celulas: 132 celulas (6*22)
Cobertura frontal Vidro temperado 2 mm
Cobertura traseiro Vidro temperado 2 mm
Frame: Fibra de vidro (black frame)
Caixa de junção Classe de proteção IP68
Cabo: 4 mm² cabo 300 mm
Conector: MC4 Compatível
Peso bruto por modulo: 37,9Kg
Dimensão: 2384 x 1303 x 35 mm
QTD modulo por pallet: 31 unidades
QTD por container 40HQ: 558 unidades
DEYE - SUN-75K-G05
Entrada (Input - DC)
Máx. Potencia DC (kW) 150 kW
Máx. Tensão de entrada CC em VOC (V) 1000V
Tensão de Partida (V) 250V
Faixa de Operação do MPPT (V) 200~850V
Máx. Corrente de entrada CC (A) 40+40+40+40+40+40 A
Número de MPPT / Strings por MPPT 6/4
Saída (Output - AC)
Potência nominal de saída 75 kW
Máx. Potência de saída (kW): 82,5 kW
Tensão Nominal da rede CA (V): 220/380V, 230/400V
Faixa de tensão da rede CA (V): 277~460V
Frequência nominal da rede (Hz): 50/60Hz
Trifásico
Corrente nominal de saída da rede CA (A): 108.7 A
Máx. Corrente de saída CA (A): 143.5 A
Fator de potência de saída: > 0.99
Distorção harmômica total: < 3%
Corrente de injeção CC (mA) < 0.5%
Faixa de frequência da rede 57~62 Hz
Eficiência
Máxima Eficiência 98.7%
Eficiência MPPT > 99%
Proteções
Proteção contra polaridade reversa CC
Proteção contra curto-circuito CA
Proteção de sobre corrente de saída CA
Proteção de sobre tensão de saída CA
Proteção de resistência de isolamento
Monitoramento de falha de aterramento
Proteção contra surtos CC tipo II e CA tipo II
Proteção de temperatura
Anti-Ilhamento
Upload de software remoto
Alteração remota de parâmetros operacionais
Dados Gerais
Conexão DC MC4
Conexão AC Plugue classificado IP65
Display LCD240x160
Interface RS485 / RS232/WIFI/LAN
Tamanho (mm): 838Lx568Ax323P
Peso (kg) 73.7kg
Topologia sem transformador
Consumo Interno < 1W (Noite)
Temperatura de Operação -25C~60ºC
Grau de proteção IP65
Emissão de Ruído <55 dB
Refrigeração Arrefecimento Inteligente
Máx. Altitude de operação s/ rede de potência 2000m
Vida Útil projetada >20 anos
Padrão de conexão à rede EN50549, IEC61727, VDE 0126-1-1, IEC62109-1-2
Garantia: 5 + 5 anos
| Sku | Quantidade | Descrição |
|---|---|---|
| 1248 | 38 | CONECTOR T4 MACHO/FEMEA 1000V TI-LANE |
| 1289 | 42 | ESTRUTURA P/ 4 MOD. SKS CERAMICO/COLONIAL (S/ PERFIL) |
| 101107 | 1 | CABO EDELTEC SOLAR PV 1.8KVCC 6MM PRETO NBR 16612 - BOBINA 450MTS |
| 101115 | 1 | CABO EDELTEC SOLAR PV 1.8KVCC 6MM VERMELHO NBR 16612 - BOBINA 450MTS |
| 195092 | 168 | PERFIL DE ALUMINIO SKS 2,75M |
| 352251 | 1 | INVERSOR 380V DEYE 6MPPT TRIFASICO 75KW SUN-75K-G05 WIFI NEW PLUS AFCI |
| 362256 | 168 | MODULO SOLAR TOPTEC 700W TPG12-132HJT-700 132 CELLS HJT BIFACIAL BLACK FRAME - 558 UN/CNTR |
